- Nøgledetaljer
- Primært flowelement til luft/gasflow fra 0,1 ml/min til 40.000 l/min
- Fremragende omsætningsegenskaber
- Ingen kvadratrodsudtrækning påkrævet
- Genererer meget lavt trykfald over elementet
Pålidelighed i flowmåling

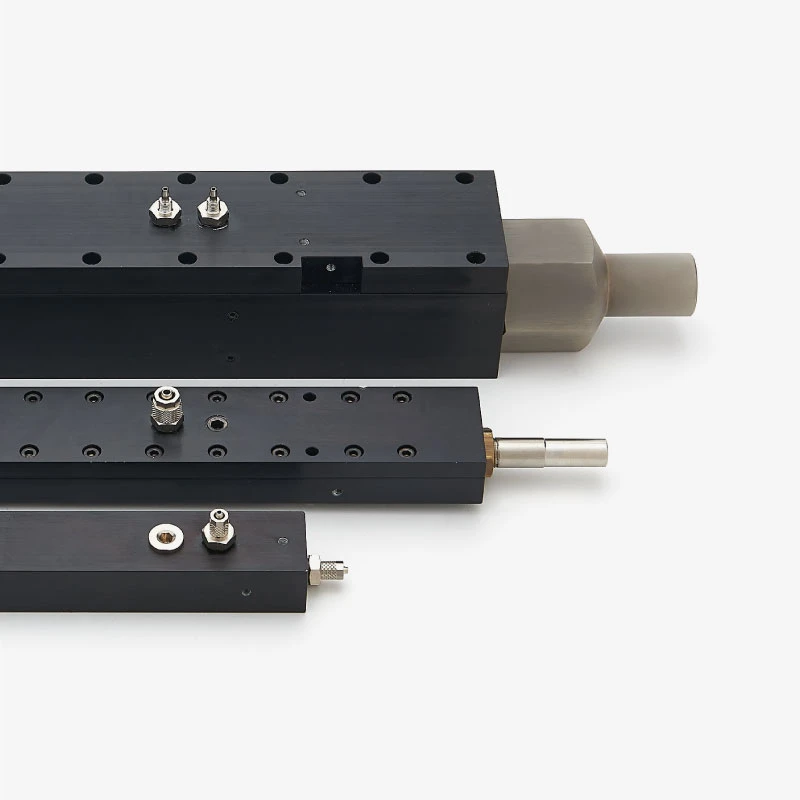

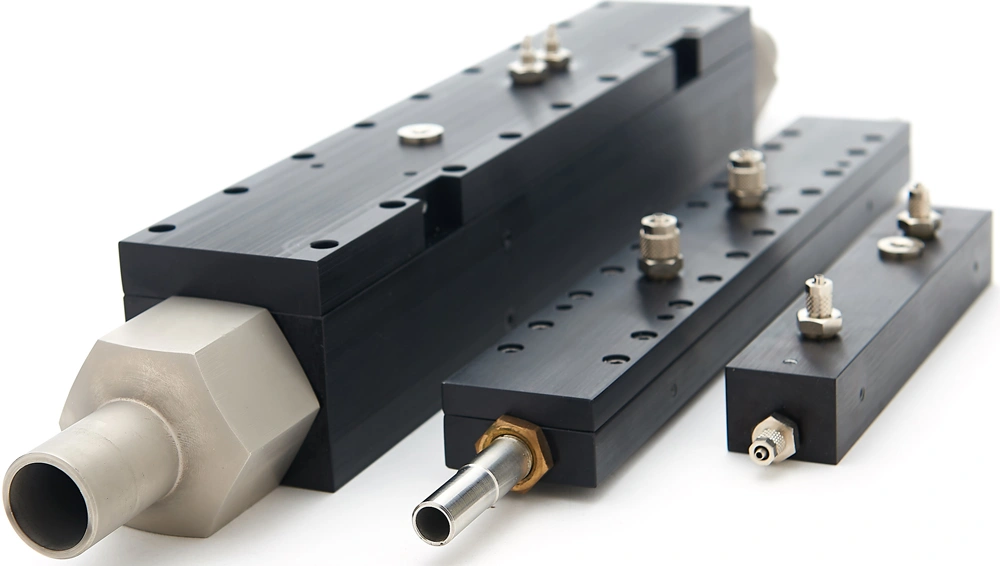

FCO96-serien af laminare flowelementer (LFE'er) er en familie af primære flowenheder til måling af lave volumenstrømme af luft og gas fra 0,1 ml/min til 40.000 liter/min. FCO96 LFE'erne giver mulighed for præcist og gentagbart at måle de lave flow, der forekommer i prøvetagningssystemer, injektorer og respirationsapplikationer.
Flowmålinger foretages ofte med blændeplade, venturi eller dyse, hvor det genererede differentialtryk er relateret til flowet via en kvadratisk lov. FCO96 laminare flowelementer har et lineært forhold mellem differentialtryk og flow, hvilket muliggør en langt højere omsætning. Laminare flowforhold opnås under et Reynolds-tal på 2000.
FCO96 laminare flowelementer genererer et lavt differentialtryk og giver ringe modstand mod flowet. En typisk værdi ved fuld flowhastighed er 10 mmH₂O (98 Pa). Egnede måleinstrumenter er Furness Controls' sortiment af mikromanometre og transmittere.
Teori
Laminære strømningsbetingelser er til stede i en gas, når Reynolds-tallet er under den kritiske grænse på 2000. Over dette tal betragtes fluidets tilstand som turbulent. Under dette tal er trykforskellen over en given længde lineær med gennemstrømningshastigheden. Vores FCO96 laminære strømningsblænder er designet omkring et Reynolds-tal på 500, godt inden for det laminære strømningsområde. Hver enhed har ekspansions-/reduktionskamre ved ind- og udløb, så strømningen er lineær i forhold til differentialtrykket ved målepunkterne.
Laminære strømningsbetingelser er til stede i en gas, når Reynolds-tallet er under den kritiske grænse på 2000. Over dette tal betragtes fluidets tilstand som turbulent. Under dette tal er trykforskellen over en given længde lineær med gennemstrømningshastigheden. Vores FCO96 laminære strømningsblænder er designet omkring et Reynolds-tal på 500, godt inden for det laminære strømningsområde. Hver enhed har ekspansions-/reduktionskamre ved ind- og udløb, så strømningen er lineær i forhold til differentialtrykket ved målepunkterne.
